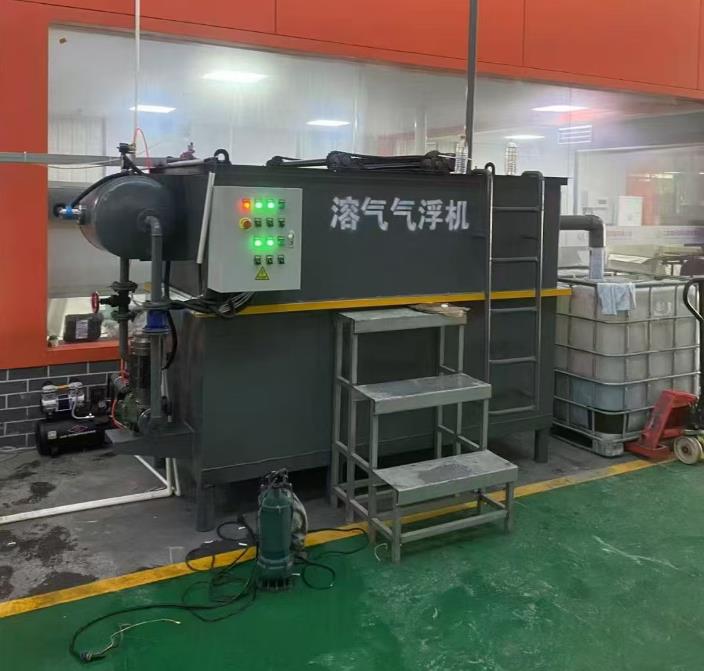

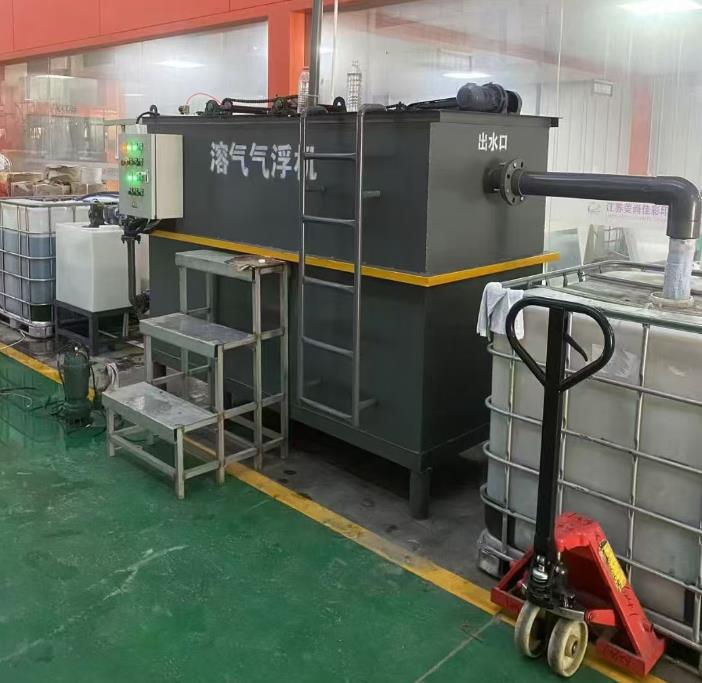

溶气式气浮机产品说明书 产品品牌：甘肃白杨环保 产品名称：溶气式气浮机 产品类型：工业污水处理核心设备 执行标准：GB/T 19001-2016 质量管理体系标准 一、产品概述 溶气式气浮机是甘肃白杨环保自主研发的固液分离设备，依托先进溶气气浮技术，实现污水中悬浮物、油脂、胶体类物质的高效分离处理。设备适配西北高寒、高腐蚀特殊环境，广泛应用于屠宰、豆制品加工、食品加工、喷涂清洗、塑料清洗等行业废水处理，是工业污水处理站预处理及主体工艺的核心选型设备。
二、核心参数 1. 全型号规格参数表 表格 型号 外形尺寸（长 × 宽 × 高） 处理量 功率配置 设备重量（约） QF-1 2900×1700×1800mm 0.5-1.5m³/h 0.75kW 800kg QF-2 2900×1700×1800mm 2m³/h 1.1kW 1000kg QF-3 3400×1700×1800mm 3m³/h 1.5kW 1200kg QF-5 3800×2100×2100mm 5m³/h 2.2kW 1800kg QF-10 5000×2100×1800mm 10m³/h 3kW 2500kg QF-15 6000×2100×2100mm 15m³/h 4kW 3200kg QF-20 6000×2700×2300mm 20m³/h 5.5kW 4000kg 2. 基础配置参数 主体材质：框架采用碳钢防腐材质，与污水接触部件可定制 304/316L 不锈钢 气泡粒径：20-100μm 微细气泡 运行压力：0.3-0.6MPa 分离效率：悬浮物去除率≥80%，油脂去除率≥95% 供电要求：AC 380V/50Hz（三相四线制） 运行方式：全自动 / 半自动切换，支持无人值守 三、工作原理 溶气阶段：空气通过空压机高压注入溶气罐，与清水混合形成饱和溶气水，储存于罐内备用。 释气混合：经加药反应后的污水进入气浮混合区，与减压释放的溶气水混合，瞬间析出微细气泡。 粘附上浮：气泡吸附污水中悬浮物、油脂、胶体等杂质，形成密度小于水的絮体，在浮力作用下上浮至水面形成浮渣层。 固液分离：浮渣积累至设定厚度时，由刮渣机刮至集渣槽排出；下层清水经集水器流入清水池，部分回流至溶气罐循环使用，剩余清水达标外排或进入后续工艺。 四、产品特点 适配性强：定制化碳钢 + 不锈钢材质，适配西北高寒、高盐、高腐蚀环境，三层防腐工艺延长设备使用寿命，可应对 - 20℃至 50℃工况。 高效分离：微细气泡发生系统稳定，气泡与杂质接触面积大，处理效率是传统沉淀工艺的 2-3 倍，占地面积减少 60%。 操作便捷：搭载全自动控制系统，支持触摸屏操作、远程启停及故障预警，无需专业人员 24 小时值守，运维成本降低 40%。 节能低耗：优化流道设计，降低水流阻力，配套高效节能泵组，运行能耗较行业同类产品低 15%-20%。 非标定制：可根据处理水量、水质特性、厂区空间，定制尺寸、材质、功率及配套装置（如加药系统、保温层）。 五、适用范围 行业适配：屠宰养殖、豆制品加工、食品加工、喷涂清洗、塑料清洗、化工污水、机械加工乳化液等工业废水处理。 场景适配：乡镇污水处理站、工厂废水处理站、养殖园区污水集中处理、小型环保工程总包项目。 六、安装与调试 1. 安装要求 设备放置于平整混凝土基础上，基础水平误差≤2mm，预留检修通道（宽度≥0.8m）。 连接管路需采用法兰连接，密封处加装耐腐垫片，污水管路、回流水管路需做保温处理（西北低温环境）。 电气接线需符合国家电气安全规范，接地电阻≤4Ω，配备独立配电箱及过载保护装置。 2. 调试步骤 检查设备各部件连接牢固性，确认管路无泄漏、电气系统正常。 向溶气罐注入清水至设定液位，启动空压机加压至 0.4-0.5MPa，形成饱和溶气水。 通入待处理污水，缓慢调节进水阀门，控制水流速度在设计范围，观察浮渣形成及刮排情况。 运行 24 小时后，检测出水水质、浮渣排出量，微调加药量、回流比，确保处理效果达标。 七、维护与保养 日常维护：每日检查设备运行声音、液位、压力，清理刮渣机浮渣及集水器杂质；每周清洗溶气罐滤网，防止堵塞。 定期保养：每 3 个月检查泵组轴承、密封圈，更换润滑脂；每 6 个月对设备防腐层进行巡检，破损处及时补涂；每年对电气系统、空压机进行全面检修。 故障处理：出现出水水质不达标，优先检查溶气压力、加药量；出现设备异响，停机检查泵组、电机轴承；出现浮渣无法排出，清理刮渣机链条及导轨杂物。
八、售后服务 技术支持：提供 7×24 小时远程技术指导，免费提供工艺设计、设备选型方案咨询。 安装调试：西北区域内 72 小时内上门服务，完成设备安装、调试、培训一站式服务。 质保服务：整机质保 12 个月（易损件除外），质保期内非人为损坏免费维修更换。 备件供应：常备全系列易损件、备品备件，确保紧急需求快速响应。 九、注意事项 设备运行时严禁擅自拆除安全防护装置，严禁超负荷运行。 西北低温环境下，停机时需排空管路内积水，防止冻裂管路；长期停机需排空设备内污水，做好防锈、防腐处理。 操作人员需经专业培训，熟悉设备运行流程及安全规范，严禁违规操作。 公司地址：甘肃省兰州市榆中县和平镇兰州毅德商贸城一期启动区第E09002018幢1层 夏经理: 15002587922 官网：http://www.wschulisb.cn
